在電子設備如繁星般璀璨的時代，PCB 廠猶如一座隱秘而關鍵的堡壘，默默地為整個電子世界鍛造著基石 —— 印刷電路板（PCB）。

PCB 廠的基本構成與生產流程

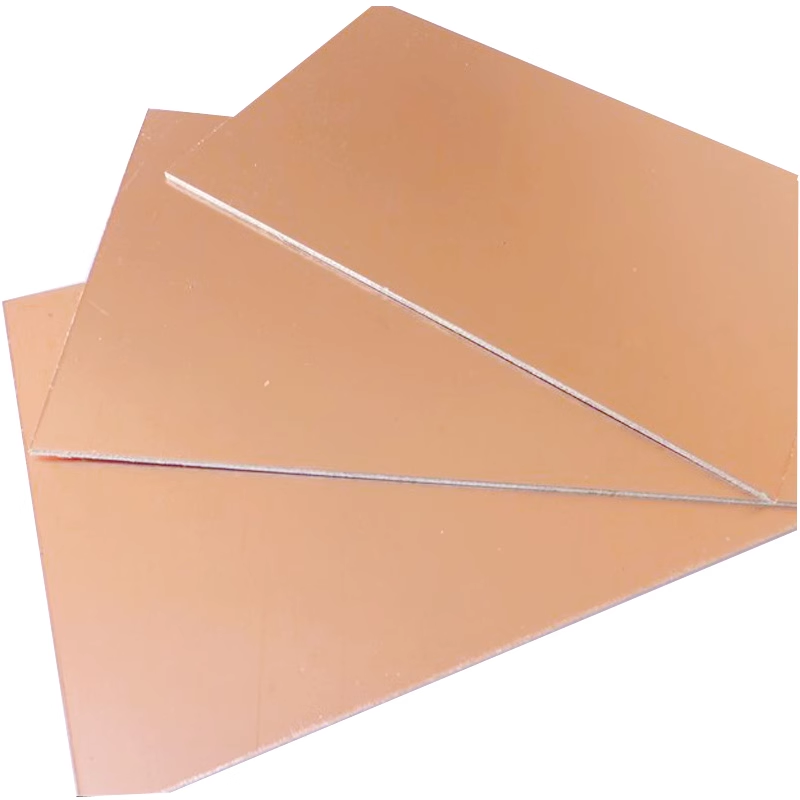

PCB 廠是一個復雜的生產系統，涵蓋了多個專業車間和部門。從原材料倉庫開始，這里儲存著制造 PCB 的基礎材料，如覆銅板、銅箔、半固化片、干膜等。這些材料的質量直接影響著 PCB 的性能。

生產的第一步是內層圖形制作。在這個車間，通過精密的設備，將設計好的電路圖案轉移到覆銅板的內層銅箔上。這個過程涉及到光刻技術，就像用一把極其精細的刻刀，在銅箔上雕琢出電路的雛形。光刻膠均勻地涂覆在銅箔表面，然后通過曝光設備，利用帶有電路圖案的光掩模進行曝光，使光刻膠發生化學反應。經過顯影后，被曝光的光刻膠部分保留，形成保護銅箔的圖案，而未曝光的部分則在后續的蝕刻過程中被化學溶液去除，露出內層的電路線路。

蝕刻完成后，便是內層線路的檢查與修復。使用自動光學檢測（AOI）設備，它能以極高的精度掃描線路板，檢測出線路的短路、斷路等缺陷。對于一些微小的缺陷，技術人員會采用專業的修復工具進行修補，確保內層線路的質量。

接下來是層壓工序。將多層內層線路板與半固化片按照設計要求進行疊放，放入層壓機中。在高溫高壓的環境下，半固化片融化并填充各層之間的空隙，使多層線路板緊密結合為一個整體。這一步驟對于多層 PCB 的生產尤為重要，它決定了 PCB 的厚度、平整度以及各層之間的電氣絕緣性能。

然后是鉆孔環節。在鉆孔車間，根據設計文件，通過高速鉆孔機在 PCB 上鉆出各種孔徑的孔，用于連接不同的內層線路或者安裝電子元件。鉆孔的精度要求極高，微小的偏差都可能導致后續元件安裝困難或者線路連接不暢。為了滿足不同的需求，工廠會配備多種類型的鉆孔設備，包括機械鉆孔機和激光鉆孔機。激光鉆孔機主要用于加工微小的盲孔和埋孔，這些孔在高密度互連（HDI）PCB 中發揮著關鍵作用。

完成鉆孔后，進行電鍍工序。通過電鍍，在孔壁和外層銅箔表面沉積一層均勻的金屬層，通常是銅或錫，以增強導電性和可焊性。電鍍液的成分、電流密度、電鍍時間等因素都需要嚴格控制，以確保電鍍質量。

外層圖形制作的過程與內層類似，同樣是通過光刻和蝕刻技術，將外層的電路圖案轉移到 PCB 表面。之后是阻焊層的制作，阻焊層覆蓋在除了焊接點和測試點之外的所有線路表面，起到保護線路、防止短路和氧化的作用。

最后是表面處理和字符印刷。表面處理包括化學鍍鎳金、熱風整平、有機可焊性保護劑（OSP）等工藝，根據客戶的需求選擇合適的處理方式，以提高 PCB 的焊接性能和抗氧化性能。字符印刷則是在 PCB 表面印上元件符號、型號、生產日期等信息，便于后續的電子元件裝配和質量追溯。

PCB的技術創新與挑戰

隨著電子設備不斷向小型化、高性能、多功能方向發展，PCB 廠面臨著巨大的技術創新壓力。

在材料方面，研發高性能的覆銅板材料是重點之一。例如，為了滿足 5G 通信的需求，需要開發具有低介電常數和低損耗因數的覆銅板，以減少高頻信號在傳輸過程中的衰減。同時，環保型材料的研究也日益受到重視，如無鉛焊料、無鹵板材等的應用，以符合全球日益嚴格的環保法規。

制造工藝上，激光直接成像（LDI）技術逐漸取代傳統的菲林曝光，提高了成像精度和生產效率。在鉆孔工藝中，微盲埋孔技術的發展使得 PCB 能夠?qū)崿F(xiàn)更高的線路密度和更短的信號傳輸路徑。此外，智能制造技術也在 PCB 廠中得到應用。通過引入大數據分析、人工智能和物聯網技術，實現對生產過程的實時監控和優化。例如，利用大數據分析可以對電鍍過程中的參數進行優化，提高電鍍質量；人工智能輔助的 AOI 設備能夠更準確地檢測出復雜的線路缺陷。

然而，技術創新的同時也伴隨著諸多挑戰。先進的設備和技術需要高昂的投資，對于 PCB 廠的資金實力是一個考驗。而且，技術人才的培養和引進也是一個難題。熟練掌握先進 PCB 制造工藝的技術人員相對稀缺，需要投入大量的資源進行人才培訓和團隊建設。

PCB 廠在電子產業中的地位與作用

線路板廠是電子產業鏈中至關重要的一環。它的產品是幾乎所有電子設備的基礎部件，從消費電子如智能手機、平板電腦、智能手表，到工業控制設備、通信基站、汽車電子等領域。

在智能手機中，PCB 就像是城市的交通網絡，將處理器、內存、攝像頭、顯示屏等各個 “功能區域” 緊密連接起來，實現信息和能量的傳遞。沒有高質量的 PCB，智能手機的輕薄化、高性能化將無從談起。在汽車電子領域，PCB 廠為汽車的控制系統、娛樂系統、安全系統等提供可靠的電路板。例如，汽車的防抱死制動系統（ABS）、電子穩定程序（ESP）等關鍵安全系統都依賴于高精度、高可靠性的 PCB 來保證其正常運行。

總之，PCB 廠作為電子基石的鍛造工坊，在電子產業的發展歷程中發揮著不可替代的作用。面對不斷變化的技術需求和市場環境，PCB 廠將繼續砥礪前行，通過持續的技術創新和嚴格的質量控制，為電子世界的繁榮提供堅實的保障。
