在現代電子設備的制造和維修中，線路板（PCB，Printed Circuit Board）的檢驗是一項至關重要的工作，無論是手機、電腦還是游戲設備，線路板的完好性直接影響到設備的性能和穩定性，本文將詳細介紹如何高效、準確地檢查線路板，確保設備的正常運行。

線路板檢驗前準備工作

1、工具準備：

放大鏡：用于觀察線路板上細小的元件和焊接點。

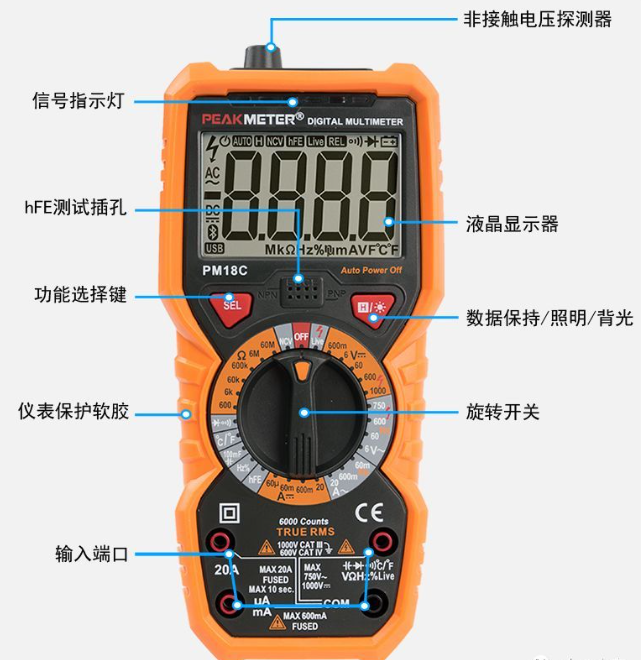

萬用表：用于測量線路板的電壓、電阻等參數。

電路測試筆：用于檢測電路通斷情況。

清潔工具：如橡皮擦、酒精等，用于清潔線路板上的污垢和焊錫殘留。

2、環境要求：

光線充足：檢查線路板時，光線要充足且均勻，避免反光和陰影影響觀察。

防靜電環境：操作前需穿戴防靜電手環或工作服，以防靜電損壞線路板上的電子元件。

PCB外觀檢查

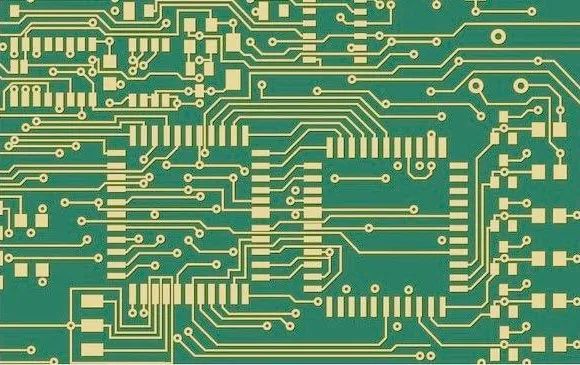

1、檢查線路布局：通過放大鏡仔細觀察線路板的布局是否合理，元件排列是否整齊，有無錯位或斷裂的線路。

2、檢查元件焊接：檢查元件的焊接是否牢固，焊點是否飽滿、光滑，有無虛焊、漏焊或橋接現象，特別注意電源輸入、輸出端、信號傳輸?shù)汝P鍵部位的焊接質量。

3、檢查元件型號和標識：核對元件型號是否與圖紙一致，標識是否清晰可辨，對于貼片元件，可通過顯微鏡或專用識別工具進行確認。

功能測試

1、電源測試：使用萬用表測量電源輸入、輸出端的電壓是否符合要求，對于需要多檔調節的設備，還需測試各檔位的電壓輸出是否正常。

2、信號測試：通過電路測試筆或示波器等工具，檢測信號線的通斷情況和信號波形是否正常，特別注意信號傳輸過程中的衰減和干擾情況。

3、負載測試：在設備加載工作狀態下，觀察線路板的溫度變化、電流波動等參數，判斷其是否能承受正常工作時的負載，對于游戲設備等高功耗設備，還需進行長時間運行測試以驗證其穩定性。

電路板常見故障處理

1、短路：發現短路現象時，首先斷開電源并仔細檢查相關線路和元件，使用萬用表測量短路點的電阻值，判斷短路的具體位置，處理短路時需注意避免損壞周圍元件。

2、斷路：對于斷路問題，可使用電路測試筆或萬用表進行定位，找到斷點后，根據圖紙進行修復或更換相應線路。

3、元件損壞：對于損壞的元件，需及時更換并檢查其焊接質量，更換元件時需注意型號匹配和參數一致。

1、定期維護：定期對線路板進行清潔和檢查，以延長其使用壽命和保持設備性能穩定。

2、專業操作：非專業人員請勿隨意拆卸和維修線路板，以免因操作不當造成損壞或安全隱患。

3、記錄與存檔：對每次檢查和維修過程進行詳細記錄并存檔備查，以便日后快速定位和解決問題。

4、培訓與教育：加強相關人員的培訓和教育力度，提高其專業技能和責任意識，同時鼓勵員工分享經驗和技術交流，共同提升團隊的整體水平。

通過以上步驟和方法，我們可以高效、準確地檢查線路板并處理常見故障問題，這不僅有助于確保設備的正常運行和延長使用壽命，還能提高我們的工作效率和專業技能水平。
