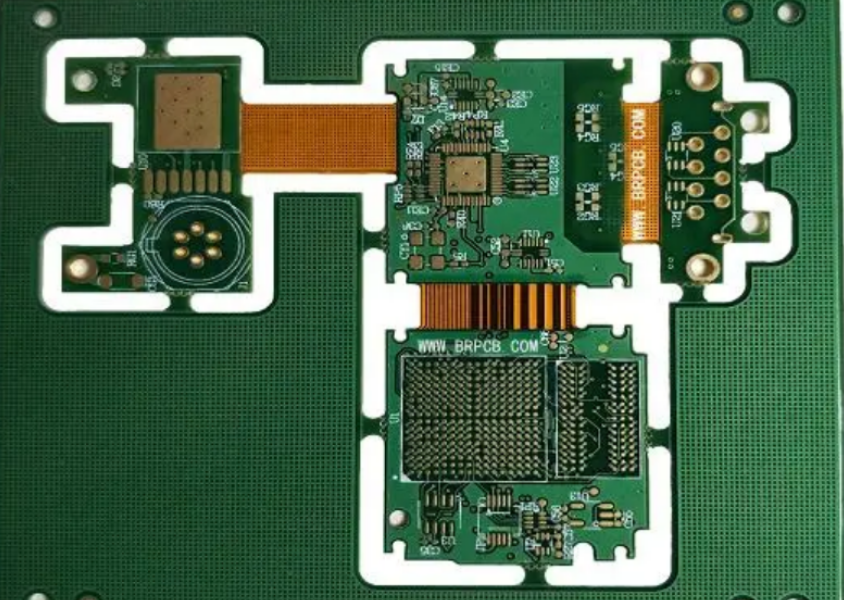

HDI 是高密度互連（High Density Interconnector）的縮寫，是生產印刷電路板的一種（技術），使用微盲埋孔技術的一種線路分布密度比較高的電路板。HDI專為小容量用戶設計的緊湊型產品。

HDI是High Density Interconnector的英文簡寫, 高密度互連(HDI)制造式印刷電路板， 印刷電路板是以絕緣材料輔以導體配線所形成的結構性元件。印刷電路板在制成最終產品時，其上會安裝集成電路、晶體管（三極管、二極管）、無源元件（如：電阻、電容、連接器等）及其他各種各樣的電子零件。借助導線連通，可以形成電子信號連結及應有機能。

電路板是一種提供元件連結的平臺，用以承接聯系零件的基底。由于印刷電路板并非一般終端產品，因此在名稱的定義上略為混亂，例如：個人電腦用的母板，稱為主機板而不能直接稱為電路板，雖然主機板中有電路板的存在但是并不相同，因此評估產業時兩者有關卻不能說相同。再譬如：因為有集成電路零件裝載在電路板上，因而新聞媒體稱之為集成電路板（IC板），但實質上它也不等同于印刷電路板。

在電子產品趨于多功能復雜化的前提下，集成電路元件的接點距離隨之縮小，信號傳送的速度則相對提高，隨之而來的是接線數量的提高、點間配線的長度局部性縮短，這些就需要應用高密度線路配置及微孔技術來達成目標。配線與跨接基本上對單雙面板而言有其達成的困難，因而電路板會走向多層化，又由于信號線不斷地增加，更多的電源層與接地層就為設計的必須手段，這些都促使多層印刷電路板（Multilayer Printed Circuit Board）更加普遍。

對于高速化信號的電性要求，電路板必須提供具有交流電特性的阻抗控制、高頻傳輸能力、降低不必要的輻射（EMI）等。采用Stripline、Microstrip的結構，多層化就成為必要的設計。為減低信號傳送的品質問題，會采用低介電質系數、低衰減率的絕緣材料，為配合電子元件構裝的小型化及陣列化，電路板也不斷地提高密度以因應需求。

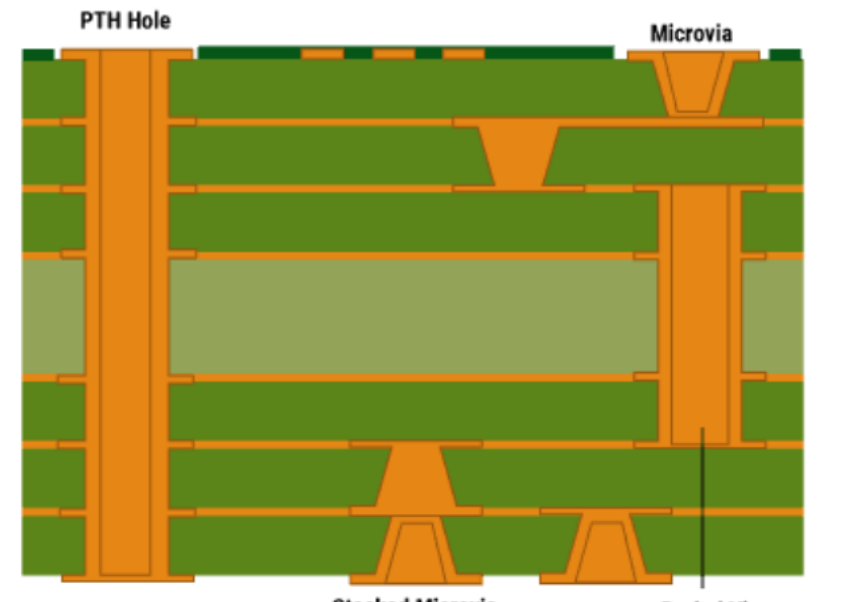

BGA (Ball Grid Array)、CSP (Chip Scale Package)、DCA (Direct Chip Attachment)等組零件組裝方式的出現，更促印刷電路板推向前所未有的高密度境界。凡直徑小于150um以下的孔在業界被稱為微孔（Microvia），利用這種微孔的幾何結構技術所作出的電路可以提高組裝、空間利用等等的效益，同時對于電子產品的小型化也有其必要性。

對于這類結構的電路板產品，業界曾經有過多個不同的名稱來稱呼這樣的電路板。例如：歐美業者曾經因為制作的程序是采用序列式的建構方式，因此將這類的產品稱為SBU （Sequence Build Up Process）,一般翻譯為“序列式增層法”。至于日本業者，則因為這類的產品所制作出來的孔結構比以往的孔都要小很多，

因此稱這類產品的制作技術為MVP （Micro Via Process）,一般翻譯為“微孔制程”。也有人因為傳統的多層板被稱為MLB (Multilayer Board),因此稱呼這類的電路板為BUM (Build Up Multilayer Board),一般翻譯為“增層式多層板”。

美國的IPC電路板協會基于避免混淆的考慮，而提出將這類的產品技術稱為HDI （High Density Intrerconnection，高密度互連）技術的通用名稱，如果直接翻譯就變成了高密度互連技術。但是這又無法反映出電路板特征，因此多數的電路板業者就將這類的產品稱為HDI板或是全中文名稱“高密度互連技術”。但是因為口語順暢性的問題，也有人直接稱這類的產品為“高密度電路板”或是HDI板。

電子設計在不斷提高整機性能的同時，也在努力縮小其尺寸。從手機到智能武器的小型便攜式產品中，"小"是永遠不變的追求。高密度集成（HDI）技術可以使終端產品設計更加小型化，同時滿足電子性能和效率的更高標準。

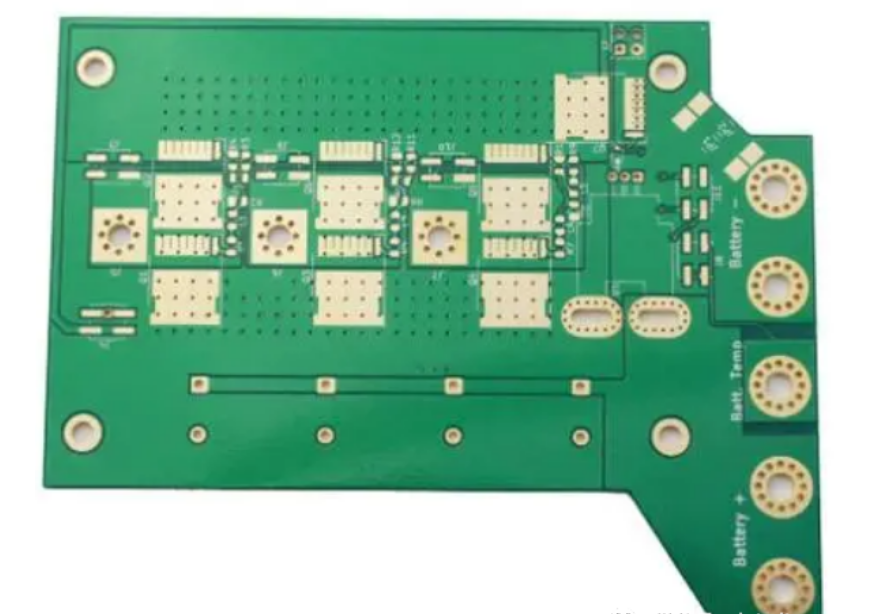

HDI板廣泛應用于手機、數碼(攝)像機、MP3、MP4、筆記本電腦、汽車電子和其他數碼產品等，其中以手機的應用最為廣泛。HDI板一般采用積層法(Build-up)制造，積層的次數越多，板件的技術檔次越高。普通的HDI板基本上是1次積層，高階HDI采用2次或以上的積層技術，同時采用疊孔、電鍍填孔、激光直接打孔等先進PCB技術。高階HDI板主要應用于3G手機、高級數碼攝像機、IC載板等。

發展前景：根據高階HDI板件的用途--3G板或IC載板，它的未來增長非常迅速：未來幾年世界3G手機增長將超過30%，中國即將發放3G牌照；IC載板業界咨詢機構Prismark預測中國2005年至2010預測增長率為80%，它代表PCB的技術發展方向。

HDI電路優點

可降低PCB成本：當PCB的密度增加超過八層板后，以HDI來制造，其成本將較傳統復雜的壓合制程來得低。

增加線路密度：傳統電路板與零件的互連

有利于先進構裝技術的使用

擁有更佳的電性能及訊號正確性

可靠度較佳

可改善熱性質

可改善射頻干擾/電磁波干擾/靜電釋放（RFI/EMI/ESD）

增加設計效率

以上就是關于HDI高密度互連的介紹了，希望能夠為你解答相關困惑。
